Overview

本文档对 Roban2 倒地起身的主要流程进行步骤引导。

Prerequisites

在开始之前，请确保满足以下软硬件要求：

• 操作系统: Linux (推荐 Ubuntu 20.04/22.04, x86_64)
• 硬件: NVIDIA GPU

---

第一部分：强化学习训练流程

核心环境： NVIDIA Isaac Sim + Isaac Lab

1. 安装 Isaac Sim 4.5.0

需要先手动下载 NVIDIA Isaac Sim 4.5.0。

mkdir ~/roban_rl_rise && mkdir ~/roban_rl_rise/isaacsim # 也可以不创建roban_rl_rise而其他文件夹存放工程
cd ~/Downloads
unzip "isaac-sim-standalone-4.5.0-linux-x86_64.zip" -d ~/roban_rl_rise/isaacsim
cd ~/roban_rl_rise/isaacsim
export ISAACSIM_PATH="${HOME}/roban_rl_rise/isaacsim"
export ISAACSIM_PYTHON_EXE="${ISAACSIM_PATH}/python.sh"
${ISAACSIM_PATH}/isaac-sim.sh

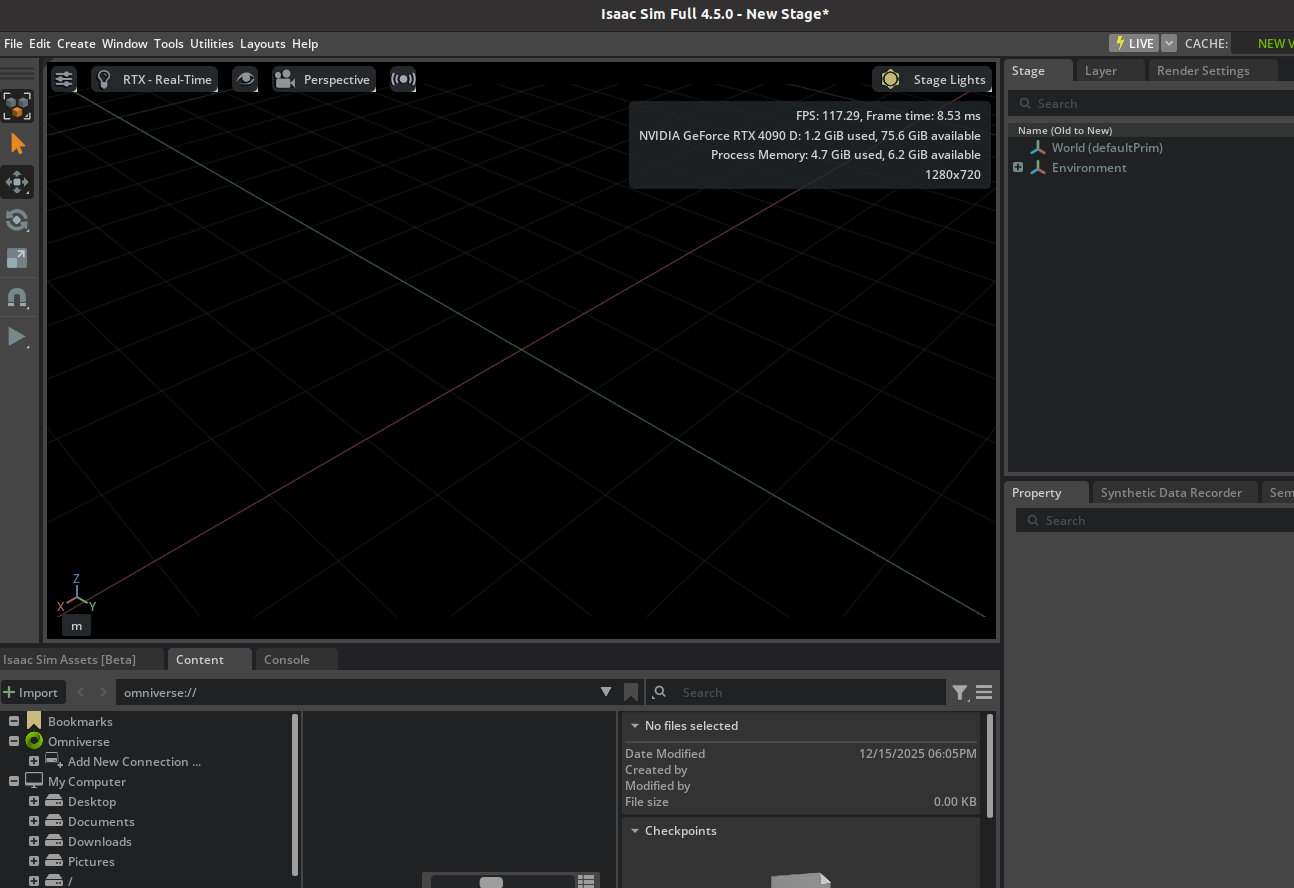

等待窗口弹出则这一步完成，可以结束该进程。

2. 配置 Isaac Lab 2.1.0

克隆 Isaac Lab 仓库，建立与 Isaac Sim 的软链接，并使用 Conda 创建名为 roban_rise 的虚拟环境进行安装。

cd ~/roban_rl_rise
git clone https://github.com/isaac-sim/IsaacLab.git
cd IsaacLab
git checkout v2.1.0
ln -s ../isaacsim _isaac_sim # 建立软链接
./isaaclab.sh --conda roban_rise
conda activate roban_rise
./isaaclab.sh --install

后续脚本需在 IsaacLab 已正确安装并激活的 Conda 环境中执行。

3. 获取训练代码库

cd ~/roban_rl_rise
git clone https://gitee.com/leju-robot/roban_whole_body_tracking.git
cd roban_whole_body_tracking
python -m pip install -e source/whole_body_tracking
pip install "numpy==1.26.4"

4. 数据预处理 (CSV 转 NPZ)

将动作捕捉数据经由 GMR 处理后，得到包含机器人 baselink 全局位姿和关节角度数据的 csv 格式数据。本工程提供脚本将其转换为信息更丰富的 npz 格式。若设备性能不足，建议使用 --headless 参数。

• 参数说明：需替换 {motion_name} 为实际文件名。

python scripts/csv_to_npz.py \
 --input_file {motion_name}.csv \
 --input_fps 30 \
 --output_name {motion_name} \
 --save_to assets/motions/{motion_name}.npz \
 --no_wandb \
 --headless

5. 验证动作回放

在开始训练前，先测试转换后的动作数据是否能正确回放。
注意：replay_npz 仅验证数据格式与关节映射正确性，不代表该动作在动力学上可执行。

python scripts/replay_npz.py \
 --motion_file assets/motions/{motion_name}.npz

6. 开始训练 (Train)

启动强化学习训练任务。

• 任务名称：Tracking-Flat-RobanS2-v0

python scripts/rsl_rl/train.py \
 --task=Tracking-Flat-RobanS2-v0 \
 --motion_file assets/motions/{motion_name}.npz \
 --headless

使用 tensorboard 可视化训练进程：

tensorboard --logdir=${HOME}/roban_rl_rise/roban_whole_body_tracking/logs/rsl_rl/robanS2_flat

7. 模型转换 (Play)

加载训练好的模型检查点进行演示，运行后会生成可用于部署的 .onnx 文件。

python scripts/rsl_rl/play.py \
 --task=Tracking-Flat-RobanS2-v0 \
 --motion_file assets/motions/{motion_name}.npz \
 --model_path logs/rsl_rl/{task_name}/{timestamp}/model_{checkpoint}.pt \
 --num_envs 2 \
 --headless

---

第二部分：部署与实机验证流程

核心环境： Docker + ROS + Mujoco

1. 获取部署代码库

拉取 kuavo-ros-opensource 仓库并切换到指定的测试分支。

cd ~/roban_rl_rise
git clone -b opensource/roban_factory https://gitee.com/leju-robot/kuavo-ros-opensource.git
cd kuavo-ros-opensource

2. 环境编译

非实机（使用 Docker）：

./docker/run_with_gpu.sh
export ROBOT_VERSION=14 # Roban2 对应代号 v14
source installed/setup.zsh
catkin config -DCMAKE_ASM_COMPILER=/usr/bin/as -DCMAKE_BUILD_TYPE=Release
catkin build humanoid_controllers

实机编译：

sudo su
export ROBOT_VERSION=14
source installed/setup.bash
catkin config -DCMAKE_ASM_COMPILER=/usr/bin/as -DCMAKE_BUILD_TYPE=Release
catkin build humanoid_controllers

3. 参数文件修改

配置文件路径：src/humanoid-control/humanoid_controllers/config/kuavo_v14/rl/skw_rl_param.info。
需将生成的 .onnx 放入 .../model/networks/，将 .csv 放入 .../config/kuavo_v14/rl/。

networkModelFile /2025-10-20_23-00-51.onnx;
trajectoryFile prone_1_robans221_1011.csv;
residualAction true

4. Sim2Sim (Mujoco 仿真验证)

在 Docker 内启动仿真：

source devel/setup.zsh
# 使用键盘从起身开始运动：在键盘控制界面依次按下 g -> c -> g
roslaunch humanoid_controllers load_kuavo_mujoco_sim.launch joystick_type:=sim init_fall_down_state:=true

5. Sim2Real (实机运行)

source devel/setup.bash
# 键盘控制：依次按下 g -> c -> g
roslaunch humanoid_controllers load_kuavo_real.launch joystick_type:=sim init_fall_down_state:=true

实机效果展示

---

第三部分：核心代码解读

command.py

1. 关节数据重排序 (To Isaac): 将 NPZ 原始关节顺序重排为 IsaacLab 期望的顺序。
2. 关节数据重排序 (To NPZ): 将仿真数据重排回 NPZ 顺序。
3. MotionLoader: 加载运动数据并映射维度，保留需追踪的部位数据。
4. MotionCommand: 提供时间序列动作追踪，计算机器人当前状态与参考动作的误差（含 Yaw 角对齐与虚拟锚点构建）。

rewards.py

采用“高斯核映射”：。

1. 任务追踪奖励 (Tracking Rewards)

• 锚点绝对位置奖励: 强制根部在世界系中跟上目标，防止漂移。
• 肢体相对位置奖励: 奖励“在正确的高度上摆出正确的以自我为中心的姿态”。
• 锚点绝对朝向奖励: 强迫整体朝向（Yaw）及平衡（Pitch/Roll）一致。
• 肢体相对朝向奖励: 强迫手脚相对于躯干呈现正确旋转，具 Yaw 不变性。

2. 物理与接触奖励

• 双脚离地/接触时间奖励: 塑造步态频率，鼓励快速迈步。
• 双脚滑动惩罚 (Feet Slide Penalty): 消除“滑冰”现象，这是 Sim-to-Real 成功的关键。若脚接触地面时有水平位姿速度，则给予惩罚。

---

鸣谢与参考：项目基于 whole_body_tracking 开发。
Copyright © 2025 LejuRobot.
