本文介绍如何使用乐聚的两个开源仓库 LejuLab-Train 和 LejuLab-Deploy，对Roban和Kuavo机器人进行强化学习训练与部署。

效果展示

tasks	Isaac Lab	Mujoco	sim2real
roban_dance
kuavo_dance
roban_standup
roban_rl_walk

📚 目录

• 📝 案例描述
• 🧩 框架图示
• 🔧 硬件配置
• 🤖 机器人强化学习训练全流程
  • 🎯 功能特性
  • ⚙️ 环境要求
  • 🌿 环境配置
    • 1. 安装 Isaac Sim 4.5.0
    • 2. 配置 Isaac Lab 2.1.0
    • 3. 获取训练代码库
    • 4. 配置 IDE 类型检查（可选但推荐）
  • 🧠 训练方法
    • 1. 数据预处理（CSV 转 NPZ）
    • 2. 验证动作回放
    • 3. 训练RL智能体
      • 3.1 轨迹模仿任务
        • 3.1.1 舞蹈任务
        • 3.1.2 倒地起身任务
      • 3.2 速度跟踪任务
  • 🔍 验证模型
  • ⚙️ 使用 VS Code Debug 配置（可选但推荐）
    • 1. 设置 Python 解释器
    • 2. 在 VS Code 中打开项目
    • 3. 进入运行和调试
    • 4. 从顶部下拉菜单中选择配置
    • 5. 自定义参数
  • 📋 可用任务
  • 🪛 配置
• 🔗 机器人模型部署全流程
  • ⬇️ 代码拉取
  • 🎮Sim to sim
    • 1. ✅前提条件
    • 2. 🐳下载镜像并进入 docker container
    • 3. 📦 依赖安装
    • 4. ⚒️ 编译
    • 5. ⚡ 部署 iceoryx 共享内存（首次使用需执行）
    • 6. 📄 配置文件
      • 6.1 添加模型文件
      • 6.2 配置 yaml 配置文件
      • 6.3 修改 controller_manager.yaml
    • 7. ▶️ 运行
  • 🔄 Sim to real
    • 1. 📦 依赖安装
    • 2. ⚒️ 编译
    • 3. ⚡ 部署 iceoryx 共享内存（首次使用需执行）
    • 4. 📄 修改配置文件
    • 5. ▶️ 运行
  • 通用说明

📝 案例描述

案例介绍如何使用乐聚的两个开源仓库 LejuLab-Train 和 LejuLab-Deploy，对Roban和Kuavo机器人进行训练与部署。

（1）LejuLab-Train 是一个基于 Isaac Lab 构建的综合性机器人仿真和强化学习框架。该框架为 Roban2 和 Kuavo 5 类人机器人提供了完整的开发工具链，包括动作数据处理、强化学习训练和仿真环境管理。其中包含两类任务：跟踪任务（动作模仿）和速度任务（运动控制）。

（2）LejuLab-Deploy 是乐聚机器人开发的人形机器人强化学习部署开发平台，为 Roban 和 Kuavo 系列人形机器人提供仿真与实物控制支持，帮助研究人员和开发者快速部署和测试机器人控制策略。

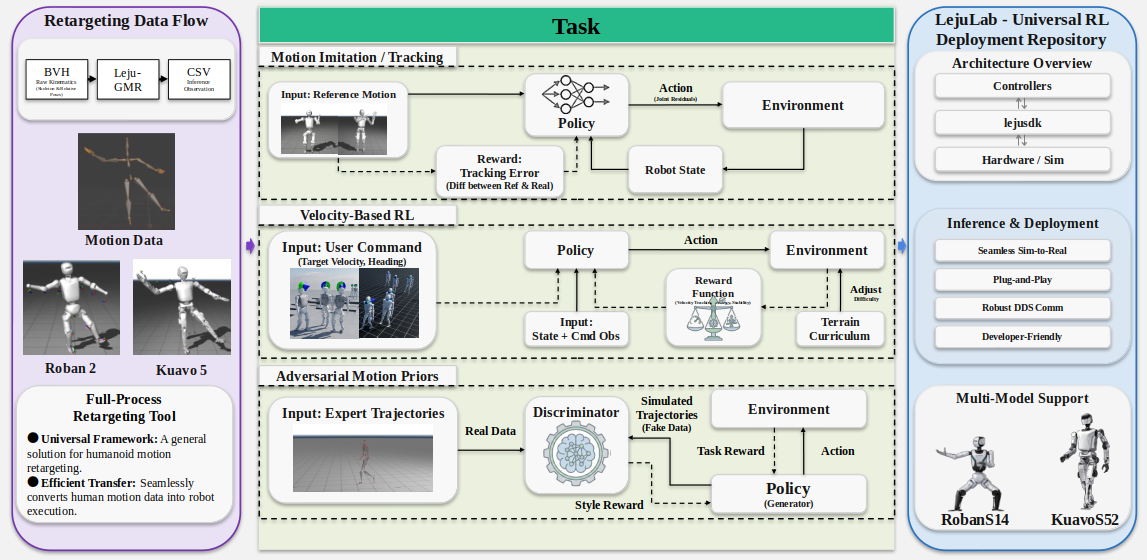

🧩 框架图示

🔧 硬件配置

• 机器人平台 ：Roban 2 & Kuavo 5

• 算力平台(推荐配置)：

  • GPU：NVIDIA GeForce RTX 4090 24G

  • Intel i9-14900KF

  • 内存：64G

  • 存储：2TB

🤖 机器人强化学习训练全流程

🎯 功能特性

• 多机器人支持：支持多种机器人模型（RobanS14、KuavoS54 等）

• 动作模仿：训练 RL 智能体模仿来自 NPZ 文件的参考动作

• 数据转换：在 CSV 和 NPZ 格式之间转换动作数据

• 动作回放：在 Isaac Sim 中可视化和回放动作序列

• RL 训练：使用 RSL-RL 框架训练策略

• 灵活配置：支持本地动作文件和 WandB 注册表

⚙️ 环境要求

• 操作系统：Linux (推荐 Ubuntu 20.04, x86_64)

• Python：>= 3.10

• NVIDIA驱动：与 CUDA 版本兼容

• CUDA：需要用于 GPU 加速（与Isaac Sim 版本兼容）

• Isaac Sim：4.5.0

• Isaac Lab：2.1.0

• PyTorch：需要与 Isaac Lab 版本兼容

🌿 环境配置

1. 安装 Isaac Sim 4.5.0

需要先手动下载NVIDIA Isaac Sim 4.5.0，安装步骤请参考官网，此处提供的步骤仅供参考。

# 安装 Isaac Sim 参考步骤
mkdir ~/rl_project && mkdir ~/rl_project/isaacsim # 也可以不创建rl_project，其他文件夹存放工程，后续将rl_project替换为您自己的工程文件夹名称即可
cd ~/Downloads
unzip "isaac-sim-standalone-4.5.0-linux-x86_64.zip" -d ~/rl_project/isaacsim
cd ~/rl_project/isaacsim
export ISAACSIM_PATH="${HOME}/rl_project/isaacsim"
export ISAACSIM_PYTHON_EXE="${ISAACSIM_PATH}/python.sh"
${ISAACSIM_PATH}/isaac-sim.sh

初次运行需要加载全部组件，请耐心等待，直到窗口弹出这一步完成，可以结束该进程。

2. 配置 Isaac Lab 2.1.0

安装步骤请参考官网，此处提供的步骤仅供参考。

# 安装 Isaac Lab 参考步骤
cd ~/rl_project
git clone https://github.com/isaac-sim/IsaacLab.git
cd IsaacLab
git checkout v2.1.0
ln -s ../isaacsim _isaac_sim # 建立软链接 ln -s path_to_isaac_sim _isaac_sim
./isaaclab.sh --conda rl_project
conda activate rl_project
./isaaclab.sh --install

后续脚本需在 Isaac Lab 正确安装并激活的 Conda 环境中执行。

3. 获取训练代码库

pip install "numpy>=1.19.5,<2"
git clone https://gitee.com/leju-robot/LejuLab-Train.git
cd LejuLab-Train
cd source/leju_robot
pip install -e .                    # 以“可编辑模式”安装当前目录中的Python包

4. 配置 IDE 类型检查（可选但推荐）

为了在 VS Code/Pyright 中获得正确的 IDE 支持（自动补全、类型检查），您需要在 pyproject.toml 中配置 extraPaths：

[tool.pyright]
extraPaths = [
    "/path/to/IsaacLab2.1/source/isaaclab",
    "/path/to/IsaacLab2.1/source/isaaclab_assets",
    "/path/to/IsaacLab2.1/source/isaaclab_mimic",
    "/path/to/IsaacLab2.1/source/isaaclab_rl",
    "/path/to/IsaacLab2.1/source/isaaclab_tasks",
    "/path/to/IsaacLab2.1/IsaacLabExtensionRoban/source/amp-rsl-rl",
    "/path/to/IsaacLab2.1/IsaacLabExtensionRoban/source/ext_kuavo",
    "/path/to/isaac-sim-4.5/exts/omni.isaac.ml_archive/pip_prebundle",
]

为什么需要这个配置？

• 这些路径指向 Isaac Lab 的源代码包，它们不是作为标准 Python 包安装的；

• Pyright（VS Code 的类型检查器）需要这些路径来解析导入并提供自动补全；

• 没有此配置，您可能会在 IDE 中看到导入错误和缺少类型提示；

• 重要：请更新路径以匹配您实际的 Isaac Lab 安装目录。

• 注意：此配置仅影响 IDE 类型检查，不会影响运行时执行。实际的导入在运行时可以正常工作，因为 Isaac Lab 包在执行时被添加到 PYTHONPATH 中。

🧠 训练方法

1. 数据预处理（CSV 转 NPZ）

将动作捕捉数据经由GMR处理后，得到包含机器人base_link全局位姿和关节角度数据的 csv 格式数据，本工程提供将 csv 格式数据通转换为数据信息更丰富的 npz 格式的脚本，同时生成部署所用的 csv 数据。若设备性能不够高，不建议去掉参数--headless，否则将严重卡顿，低配 GPU 或 CPU 运行时必须使用--headless。

python scripts/motion_tool/"csv_to_npz&deploycsv.py" \
    --input_file path/to/motion.csv \
    --input_fps 30 \
    --output_fps 50 \
    --robot robanS14 \
    --npz_output output/motion.npz \
    --csv_output output/motion_deploy.csv
    --headless

参数说明：

• --input_file: 输入 CSV 文件路径（必需）

• --input_fps: 输入动作的帧率（默认：30）

• --output_fps: 输出动作的帧率（默认：50）

• --frame_range START END: 可选，要提取的帧范围

• --npz_output: 输出 NPZ 文件路径

• --csv_output: 可选的部署 CSV 输出路径

• --robot: 机器人型号名称（默认：robanS14）

• --headless: 无 GUI 运行

• --input_quat_xyzw: 输入CSV的四元数列是xyzw，转换为wxyz;不传参则默认输入已经是wxyz（若输出npz出现机器人方向倒置，使用此参数）

2. 验证动作回放

在开始训练前，请先测试转换后的动作数据是否能正确回放。

python scripts/motion_tool/replay_npz.py \
    --motion_file path/to/motion.npz \
    --robot robanS14

参数说明：

• --motion_file: NPZ 动作文件路径

• --robot: 机器人型号名称（robanS14、kuavoS54）

3. 训练RL智能体

3.1 轨迹模仿任务

3.1.1 舞蹈任务

python scripts/reinforcement_learning/rsl_rl/train.py \
    --task Tracking-New-Year-Dance-Flat-RobanS14 \
    --motion_file source/leju_robot/leju_robot/assets/motion_data/mimic/npz_data/robanS14_new_year_dance_50fps.npz \
    --num_envs 8192 \
    --headless \
    --max_iterations 25000
# roban的舞蹈任务包含 charleston、 new_year 舞蹈。
# --task Tracking-Dance-Flat-RobanS14
# --motion_file source/leju_robot/leju_robot/assets/motion_data/mimic/npz_data/robanS14_charleston_dance_50fps.npz

python scripts/reinforcement_learning/rsl_rl/train.py \
    --task Tracking-Dance-Flat-KuavoS54 \
    --motion_file source/leju_robot/leju_robot/assets/motion_data/mimic/npz_data/kuavos54_dance_50fps.npz \
    --num_envs 8192 \
    --headless \
    --max_iterations 25000
# 该任务为 kuavo 5 的舞蹈任务。

3.1.2 倒地起身任务

python scripts/reinforcement_learning/rsl_rl/train.py \
    --task Tracking-Standup-Flat-RobanS14 \
    --motion_file source/leju_robot/leju_robot/assets/motion_data/mimic/npz_data/robanS14_prone_50fps.npz \
    --num_envs 8192 \
    --headless \
    --max_iterations 25000
# roban的倒地起身任务包含 前倒地起身（prone）、后倒地起身（supine）。
# --motion_file source/leju_robot/leju_robot/assets/motion_data/mimic/npz_data/robanS14_supine_50fps.npz

3.2 速度跟踪任务

# 该类任务包含 roban 和 kuavo 的PPO Flat Walk
# roban
python scripts/reinforcement_learning/rsl_rl/train.py \
    --task Velocity-Flat-RobanS14 \
    --num_envs 8192 \
    --headless \
    --max_iterations 25000

# kuavo
python scripts/reinforcement_learning/rsl_rl/train.py \
    --task Velocity-Flat-KuavoS54-Play \
    --num_envs 8192 \
    --headless \
    --max_iterations 25000

⚠️注意：此处的 kuavo PPO Flat Walk 任务，请使用 pip install 方式安装 Isaac Sim和Isaac Lab。

参数说明：

• --task: 任务名称（如 Tracking-Dance-Flat-RobanS14、Velocity-Flat-RobanS14、Velocity-Rough-AMP-Walk-RobanS14），可以在init.py脚本中查看任务名称，示例目录如下source/leju_robot/leju_robot/tasks/tracking/config/robanS14/dance/init.py

• --motion_file: 参考动作 NPZ 文件路径（跟踪任务必需）

• --num_envs: 并行环境数量（请根据电脑配置合理选择）

• --max_iterations: 最大训练迭代次数

• --headless: 无 GUI 运行

• --resume: 从检查点恢复训练

• --load_run: 要加载的检查点的运行 ID

• --checkpoint: 检查点文件名（如 model_25000.pt）

🔍 验证模型

加载训练好的模型检查点，在 Isaac Lab 中进行演示，同时会生成可用于部署的.onnx文件。

python scripts/reinforcement_learning/rsl_rl/play.py \
    --task Tracking-Dance-Flat-RobanS14-Play \
    --motion_file assets/motion_data/your_task_type/npz_data/{motion_name}.npz \
    --load_run your_date_and_time \
    --checkpoint model_25000.pt \
    --num_envs 1

参数说明：

• --task: 任务名称，需带 -Play 后缀

• --motion_file: 参考动作文件的路径，格式为 .npz，用于指定机器人需要模仿的动作序列。

• --load_run: 训练日志中的运行 ID

• --checkpoint: 检查点文件名

• --num_envs: 环境数量（通常为 1 ，用于可视化）

⚙️ 使用 VS Code Debug 配置（可选但推荐）

项目在 .vscode/launch.json 中包含了预配置的 VS Code 调试配置，可以一键启动训练和测试任务。

使用方法：

1. 设置 Python 解释器

• 按 Ctrl+Shift+P（Mac 上为 Cmd+Shift+P）打开命令面板

• 输入 "Python: Select Interpreter" 并选择

• 选择虚拟环境中的 Python 解释器（例如 venv/bin/python 或 conda envs/your_env/bin/python）

• 或者点击 VS Code 右下角的 Python 版本，选择正确的解释器

• 此步骤是必需的 - VS Code 必须使用安装了 Isaac Lab 和项目依赖的相同 Python 环境

2. 在 VS Code 中打开项目

• 在项目根目录打开 VS Code

3. 进入运行和调试

• 按 F5 或点击侧边栏的"运行和调试"图标

• 或使用菜单：运行 > 启动调试

4. 从顶部下拉菜单中选择配置

• 动作工具：

  • csv to npz: 将 CSV 动作文件转换为 NPZ 格式

  • pkl to npz: 将 PKL 动作文件转换为 NPZ 格式

  • replay npz: 回放单个 NPZ 动作文件

• 训练配置：

  • train robanS14 walk: 训练 RobanS14 速度控制任务

  • train robanS14 dance: 训练 RobanS14 舞蹈跟踪任务

  • train robanS14 standup: 训练 RobanS14 站立跟踪任务

  • train kuavoS54 walk: 训练 KuavoS54 速度控制任务

  • train kuavoS54 dance: 训练 KuavoS54 舞蹈跟踪任务

• 运行配置：

  • play robanS14 walk: 测试训练好的 RobanS14 速度策略

  • play robanS14 dance: 测试训练好的 RobanS14 舞蹈策略

  • play robanS14 standup: 测试训练好的 RobanS14 站立策略

  • play kuavoS54 walk: 测试训练好的 KuavoS54 速度策略

  • play kuavoS54 dance: 测试训练好的 KuavoS54 舞蹈策略

5. 自定义参数

• 编辑 .vscode/launch.json 以修改参数

• 取消注释/注释行以启用/禁用选项

• 更新运行配置中的 --load_run 和 --checkpoint

提示：

• 在代码中设置断点进行调试

• 训练时使用 --headless 标志以无 GUI 模式运行（更快）

• 根据 GPU 内存调整 --num_envs

• 对于运行配置，使用您的训练运行 ID 更新 --load_run

📋 可用任务

跟踪任务（动作模仿）：

• Tracking-Dance-Flat-RobanS14 / Tracking-Dance-Flat-RobanS14-Play
• Tracking-New-Year-Dance-Flat-RobanS14 / Tracking-New-Year-Dance-Flat-RobanS14-Play
• Tracking-Standup-Flat-RobanS14 / Tracking-Standup-Flat-RobanS14-Play
• Tracking-Dance-Flat-KuavoS54 / Tracking-Dance-Flat-KuavoS54-Play

速度任务（运动控制）：

• Velocity-Flat-RobanS14 / Velocity-Flat-RobanS14-Play

• Velocity-Flat-KuavoS54 / Velocity-Flat-KuavoS54-Play

🪛 配置

机器人配置定义在：

• source/leju_robot/leju_robot/tasks/{task_type}/config/{robot_name}/

每个机器人都有自己的配置，包括：

• 环境设置

• MDP 组件（观测、奖励、事件等）

• 智能体配置

• 任务特定参数

🔗 机器人模型部署全流程

⬇️ 代码拉取

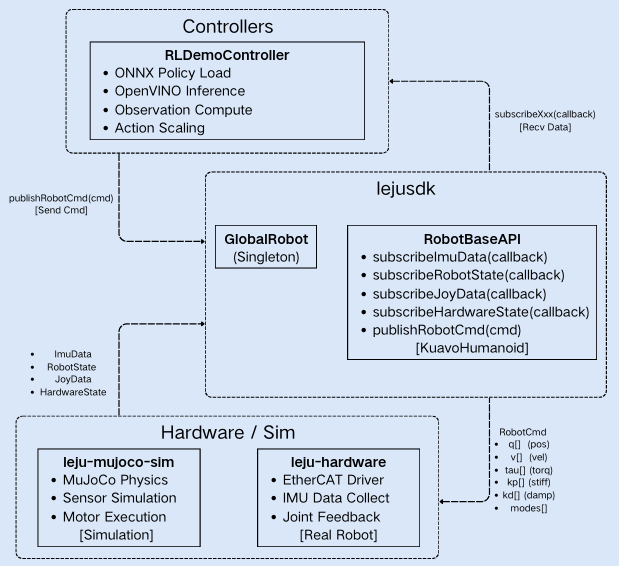

LejuLab-Deploy是乐聚人形机器人强化学习部署代码，代码框架如下。

git clone https://gitee.com/leju-robot/LejuLab-Deploy.git

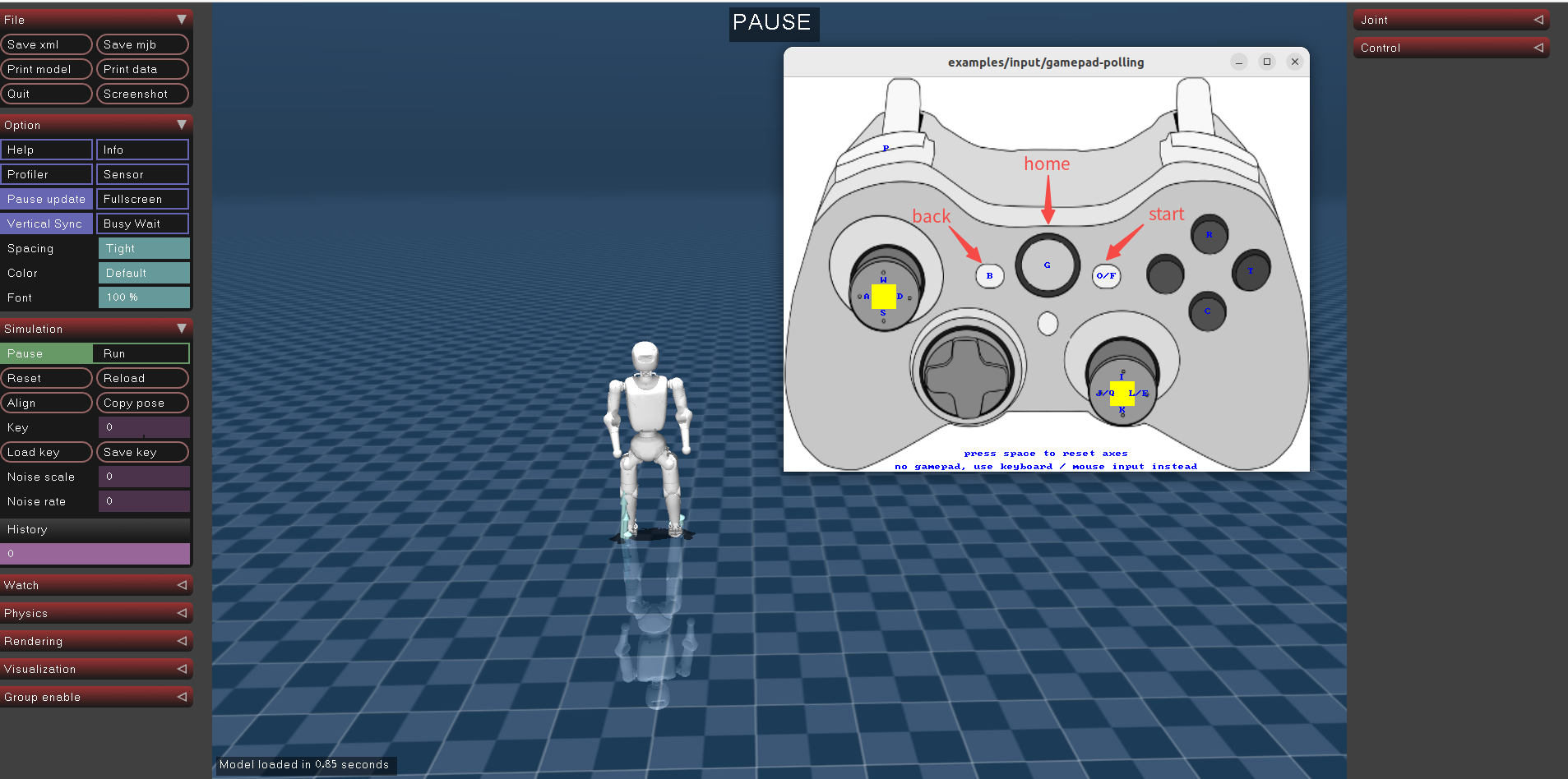

🎮Sim to sim

在没有机器人运行环境的情况下，请使用docker环境进行编译和仿真使用（推荐）。

1. ✅前提条件

请正确安装 docker ，推荐新手使用该一键配置方法安装docker：

wget http://fishros.com/install -O fishros && . fishros

请正确安装 nvidia 显卡驱动和 nvidia-container-toolkit 并配置（如需使用GPU）。请参考 NVIDIA 官方文档 安装与显卡驱动版本相匹配的nvidia-container-toolkit 。

2. 🐳下载镜像并进入 docker container

请下载已经编译好的镜像：

https://kuavo.lejurobot.com/kuavo_research_editiion/docker_images/kuavo_opensource_mpc_wbc_img_v1.3.0.tar.gz

执行以下命令导入容器镜像：

docker load -i kuavo_opensource_mpc_wbc_img_v1.3.0.tar.gz

进入 docker container ：

cd LejuLab-Deploy               # 具体路径请根据你下载的仓库所在
git checkout -b beta origin/beta  # 切换至 beta 分支
./docker/run_with_gpu.sh        # 使用 GPU 运行 或 ./docker/run.sh 使用cpu

3. 📦 依赖安装

sudo apt-get update && sudo apt-get install -y \        # 依赖安装
    build-essential cmake \
    libacl1-dev libncurses5-dev

4. ⚒️ 编译

容器镜像内部默认使用zsh。

source installed/setup.zsh        # !!! IMPORTANT !!! 非常重要,不可省略
catkin build

5. ⚡ 部署 iceoryx 共享内存（首次使用需执行）

项目支持通过 iceoryx 共享内存加速进程间通信，建议部署以获得更优的实时性能。

./src/leju_launch/scripts/setup_cyclonedds_config_for_docker.sh

6. 📄 配置文件

6.1 添加模型文件

sim2sim 和 sim2real 模型部署流程相似。请将部署需要的 csv 文件和训练得到的 onnx 文件添加到对应路径，此处以 robanS14 为例。

# csv 文件放置路径
LejuLab-Deploy/src/leju-controllers/leju-rl-controller/config/14/motion_data/
# onnx 模型文件放置路径
LejuLab-Deploy/src/leju-controllers/leju-rl-controller/config/14/policy

6.2 配置 yaml 配置文件

该配置文件指定模型路径、部署 CSV 路径、关节映射与 PD 参数等，可以使用已有配置文件进行部署，或参考该文件创建自己的部署配置。
LejuLab-Deploy/src/leju-controllers/leju-rl-controller/config/<robot_version>/路径下创建配置文件，例如创建config_mimic_hpny_dance_sim.yaml 配置文件。

修改配置文件中 onnx 模型路径、csv 轨迹路径：

# ONNX 策略模型路径（相对于此配置文件）
  policy_path: "policy/<onnx_name>.onnx"

# csv 运动数据路径
  motion_data_path: "motion_data/<csv_name>.csv"

# Motion 数据配置
  motion:
    default_motion: "hpny_dance"        # 默认动作名称（启动时加载）
    motions:                                  # 命名的动作数据文件
      - name: "hpny_dance"                   # 动作名称
        file: "motion_data/<csv_name>.csv"

sim2sim 的参数需要修改为和训练模型输出的params/env.yaml一致。配置文件中的 joint_default_pos 与 env.yaml中的 joint_pos 对齐； actuator_kp 与 stiffness 对齐； actuator_kd 与 damping 对齐；action_scale 与 actions 对齐。
sim2real 参数在对齐的基础上，请根据机器人实机效果进行微调。

actuator_kp:
    [ 100.0,
#...
actuator_kd:
    [ 100.0,
#...
action_scale:
    [ 0.49,
#...

6.3 修改 controller_manager.yaml

该文件是控制器配置文件，以robanS14为例，路径是LejuLab-Deploy/src/leju-controllers/leju-rl-controller/config/14/controller_manager.yaml，其中default_controller字段是默认控制器，调整时可修改其为其他配置对应的name，config字段是 6.2 创建的 yaml 文件。

loop_dt: 0.001
default_controller: "hpny_dance"      # 可将其修改为 dance_demo
# 贺年舞蹈
  - name: "hpny_dance"
    type: "GenericRLController"
    config: "config_mimic_hpny_dance_sim.yaml"
    enabled: true
# 舞蹈案例
  - name: "dance_demo"
    type: "GenericRLController"
    config: "config_dance_demo.yaml"
    enabled: true

7. ▶️ 运行

source devel/setup.zsh

# Roban 2
export ROBOT_VERSION=14
roslaunch leju_launch load_mujoco_sim.launch

# Kuavo 5
export ROBOT_VERSION=54
roslaunch leju_launch load_mujoco_sim.launch

• 通过如上命令启动控制器、Mujoco 仿真器和手柄控制等功能包

• 根据终端提示，按下手柄的 start 按键

• 点击 Mujoco 仿真中的 Run 运行按钮，跳舞时点击手柄的 西瓜键/home ，行走时请控制手柄进行移动

• tips: 如果开始时机器人倒地，可以先 Pause 和 Reset 仿真，然后再 Run

🔄 Sim to real

1. 📦 依赖安装

sudo apt-get update && sudo apt-get install -y \        # 依赖安装
    build-essential cmake \
    libacl1-dev libncurses5-dev

2. ⚒️ 编译

cd LejuLab-Deploy                   # 具体路径请根据你下载的仓库所在
git checkout -b beta origin/beta  # 切换至 beta 分支
source installed/setup.bash         # !!! IMPORTANT !!! 非常重要,不可省略
catkin build

3. ⚡ 部署 iceoryx 共享内存（首次使用需执行）

./src/leju_launch/scripts/setup_cyclonedds_config.sh

4. 📄 修改配置文件

该部分为通用教程，已在 sim 2 sim 陈述。

5. ▶️ 运行

sudo su  # 需要 root 权限
source devel/setup.bash

# Roban 2
export ROBOT_VERSION=14
roslaunch leju_launch load_real.launch

# Kuavo 5
export ROBOT_VERSION=54
roslaunch leju_launch load_real.launch

• 对于实物机器人，也许您首先需要对电机进行零点标定，但这并不是必须的，因为机器人在出厂时已经标定完毕，如果存在如下情况您可手动执行标定工具重新进行标定:

  • 准备站立时，发现关节角度与零点位置位置存在偏差

  • 硬件维修更换电机

• 电机零点标定工具参考文档:电机零点标定工具

• 拉起机器人背后的急停按钮，执行上述命令

• 将移位架升起，等待机器人进入初始准备姿势

• 降低移位架，让机器人脚掌刚刚好接触地面

• 使用手柄 start 按键使机器人站立，随后再点击手柄的 西瓜键/home进行跳舞，若是行走模型请控制手柄进行移动

• 结束使用机器人请按手柄 back 按键

通用说明

• 选择机器人版本（数值定义参考 lejusdk-utils/robot_version.hpp 中 RobotVersions 常量）

  • export ROBOT_VERSION=14 ：Roban 2 代

  • export ROBOT_VERSION=54 ：Kuavo 5 代

• 手柄控制（通用）

  • start：从待机/准备状态切换到运行/站立状态

  • back：进入安全停机/关节松弛状态

  • 其他按键和摇杆：根据不同控制器（如 RL demo / mimic）实现行走、转向、舞蹈等功能，详见对应控制器文档

• 控制器配置

  • 控制器配置文件位于 src/leju-controllers/leju-rl-controller/config/<ROBOT_VERSION>/controller_manager.yaml，通过修改 default_controller 字段切换控制模式，待机器人站立之后，按下西瓜键即可播放舞蹈，播放结束后再次按西瓜键可重复播放。
